中距离低密度物料输送现场实拍

作者:裕晃机械浏览:1529时间:2020-10-10

中距离低密度物料输送现场实拍

根据现场工艺及空间位置,根据流体力学和空气动力学的基本原理,结合气固两相流理论和颗粒学相关学科知识,根据当地气象条件和工艺设计,以及物料特点,在系统输送量设计上充分考虑波动因素,即使所提供的上所述极端产量和其他波动情况下也能都安全稳定的输送,达到设计产量,确保系统正常运行。采用正压稀相输送系统,系统主要由正压物料输送专用罗茨风机和锁气耐磨旋转阀组成。

系统的特点:

1、输送方式在输送管道中采用密闭输送,保证杂质不能混入物料中;

2、输送相对稳定并且物料不会散落造成环境污染及浪费。

3、管道容易布置,关键部件较少,占地面积较小;运转部件少,维修量小并且方便。

4、本系统采用专用罗茨鼓风机作为气源设备,提供稳定的风量,保证正常的输送压力;投资少,维修率低,运行可靠。

5、来料仓下方采用高性能一体化耐磨旋转卸料器作为卸料装置,定量给料和锁风。间隙小,漏气量低, 降低返风影响物料的下落和产量的波动

客户现场工艺说明:

输送物料名称:粉料

堆积密度:0.8t/m³

计划输送产量:5t/h

输送管线设计:压送水平距离20m,垂直高度13m

设计系统构成:一台正压罗茨鼓风机,一台旋转供料器。

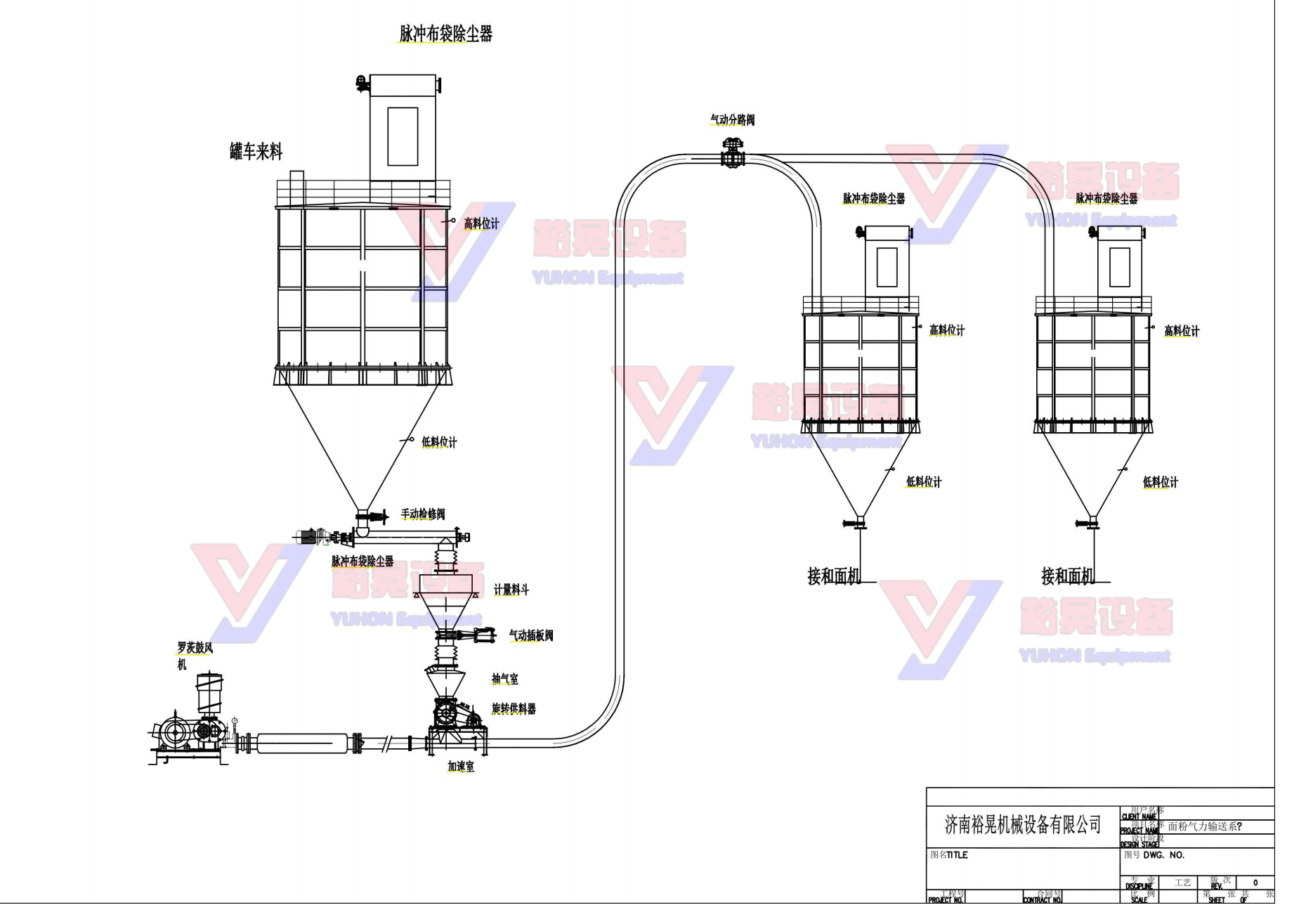

工艺流程说明:客户布袋除尘器下方集料,集料口下设置螺旋给料机,物料通过螺旋给料机进入我公司设备旋转供料器,旋转供料器定时定量匀速下料到配带加速室内,罗茨风机作为输送气源,通过管道连接加速室,直至输送到末端料仓,末端料仓上方预留管道连接除尘器做循环料气分离。
